進(jìn)口濕膜輪產(chǎn)品詳情 Details

SHEEN滾輪厚度規(guī)參數(shù)

型號：1109/1000
標(biāo)準(zhǔn)：ASTM D1212，ISO 2808 標(biāo)準(zhǔn)
刻度： 0-1000 微米
類型：輪

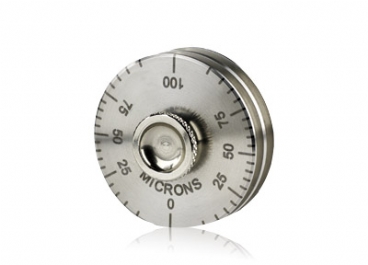

SHEEN滾輪厚度規(guī)詳述

一個不銹鋼精密計(jì)量器，用于檢查濕膜。一個經(jīng)過機(jī)加工的輪，其偏心輪緣標(biāo)有刻度，間隙逐漸增加，試驗(yàn)時讓輪滾過油漆。輪緣的接觸點(diǎn)指示薄膜的厚度?？商峁? 個標(biāo)準(zhǔn)刻度：0 到1000 微米?？砂纯蛻粢蠖ㄖ品秶Ｒ部商峁┩饩売型惯叺奶厥庑吞?，用于圈形涂層。

簡單的儀器可做非常重要工作涂膜厚度對干膜性能具有非常關(guān)鍵的形響因素。并必須仔細(xì)控制、涂料太少導(dǎo)致漆膜破裂而太多又造成浪費(fèi)，此輪規(guī)儀可在噴涂是否有效地確認(rèn)濕膜階段的厚度。

此儀器有三個輪圈，內(nèi)圓圈與兩個外圓輪形成離心圈，在零位三個輪圈處于同一點(diǎn)，在任何位置內(nèi)圈的水平面刻度距離都低于輪面。

當(dāng)噴涂面，即刻將內(nèi)外輪圈相差最大的間隙位置的測量輪放置于表面，然后內(nèi)外輪保持同一線并與表面接觸沿零點(diǎn)位置滾動，檢查內(nèi)輪圈在開始接觸涂料的位置，濕膜厚度可從輪規(guī)標(biāo)在外輪圈上刻度讀數(shù)表示。

SHEEN滾輪厚度規(guī)型號

1109/100 滾輪厚度規(guī)，輪的類型，0-100 微米
1109/200 滾輪厚度規(guī)，輪的類型，0-200 微米
1109/500 滾輪厚度規(guī)，輪的類型，0-500 微米
1109/1000 滾輪厚度規(guī)，輪的類型，0-1000 微米

SHEEN滾輪厚度規(guī)符合標(biāo)準(zhǔn)

ASTM D1212
ISO 2808

滾輪厚度規(guī)測量方法

由于不能排除有顏料粒子殘留在儀器和底材間，所有機(jī)械測試方法都包含系統(tǒng)誤差，顯示的漆膜厚度至少比實(shí)際濕膜厚度低顏料粒子的一個平均直徑。


該測量儀用于準(zhǔn)確測量濕膜的厚度。測量時，具有偏心輪緣的測量輪在漆膜上滾動。
偏心輪緣標(biāo)有刻度，間隙逐漸增加，試驗(yàn)時讓輪滾過油漆，輪緣的接觸點(diǎn)指示漆膜的厚度。
標(biāo)準(zhǔn)的測量范圍有四種： 0-100 微米； 0-200 微米； 0-500 微米； 0-1000 微米。

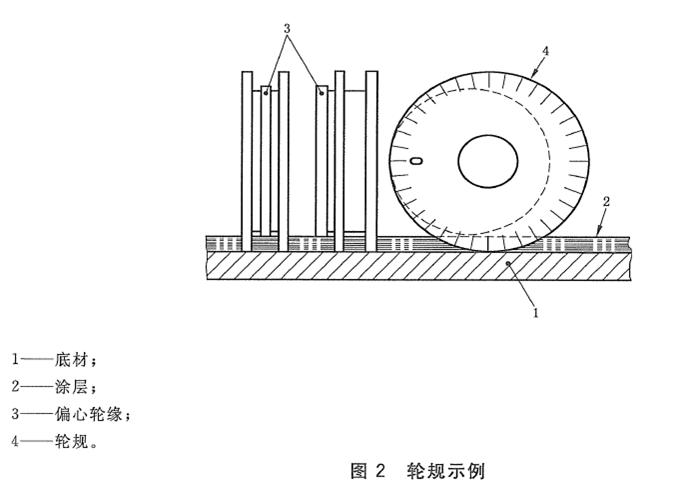

濕膜厚度儀測量原理

濕膜厚度測定一般是涂覆者用于指導(dǎo)人們確定獲得預(yù)期干膜厚度需要涂覆的規(guī)定涂料用量。
濕膜測厚儀一般有兩種：濕膜厚度輪規(guī)和濕膜厚度梳規(guī)。采用濕膜厚度測厚儀的優(yōu)點(diǎn)在于可以在涂覆過程中檢查和改正不適當(dāng)?shù)耐磕ず穸?。如果涂覆者知道了濕膜厚度，?dāng)以此數(shù)據(jù)乘以涂料固體份的體積百分率，就可估算出干膜厚度。


干膜厚度（μm）＝濕膜厚度（μm）*涂料固體分（體積%）


涂料實(shí)際用量（kg）＝（1＋α）*涂料理論涂布量（kg/m2）*涂裝面積（m2）（α為涂料消耗系數(shù)）


在實(shí)際施工中，由于被涂物表面不平整，涂裝過程中的消耗，環(huán)境條件中風(fēng)速等影響，以及施工工具種類不同等影響，涂料必然存在不同程度的損耗，α值不是一個常數(shù)，由各種因素綜合決定。一般高壓無氣噴涂平整表面α為0.6—0.8；噴涂復(fù)雜表面0.8—1.0；手工涂裝平整表面α為0.3—0.4；手工涂裝復(fù)雜表面α值為0.4—0.6。


涂裝作業(yè)人員可利用濕膜厚度計(jì)邊檢測、邊施工、隨時調(diào)整濕膜厚度。在施工中，溫膜厚度的檢測頻數(shù)可以是任意的，在噴涂大而平整的表面，操作熟練時，檢測頻數(shù)可小些。在被涂物面結(jié)構(gòu)復(fù)雜，操作不熟練的情況下，檢測頻數(shù)可大些。一般要求在每10 m2的涂覆表面均勻分布測量點(diǎn)，一般1 m2分布5個測量點(diǎn)，各測量三次，測平均值，以提高濕膜厚度的可靠性。在建筑涂料中，鋼筋水泥的表面，不可要求也不允許進(jìn)行破壞性試驗(yàn)，則濕膜厚度的測定可用于取代干膜厚度測定。


大多情況下，濕膜厚度的測定，只是保證干膜膜厚的輔助手段，對無機(jī)富鋅涂料和一些快揮發(fā)性的涂料，干、濕膜比例變化很大，僅用濕膜厚度估算干膜厚度，可能會帶來錯誤的結(jié)果，評價總厚度，還是以干膜厚度為準(zhǔn)。
